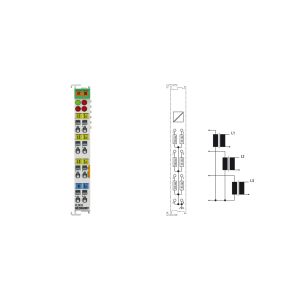

Analog Input Beckhoff KL3403-0000
Mã sản phẩm: KL3403-0000
Giá: Liên hệ
Lượt xem: 762
KL3403 | Bus Terminal, đầu vào Analog 3 kênh, đo công suất, 500 V AC, 1 A, 16 bit
KL3403 Bus cho phép đo tất cả dữ liệu điện liên quan của mạng lưới cung cấp. Điện áp được đo thông qua kết nối trực tiếp của L1, L2, L3 và N. Dòng điện của ba pha L1, L2 và L3 được cấp qua máy biến dòng đơn giản. Tất cả các dòng điện và điện áp đo được đều có sẵn dưới dạng giá trị gốc-trung bình-bình phương. Trong phiên bản KL3403, công suất hiệu dụng và năng lượng tiêu thụ cho mỗi pha được tính toán. Thông qua mối quan hệ của các giá trị căn bậc hai của điện áp U * dòng điện I và công suất hiệu dụng P, tất cả các thông tin khác như công suất biểu kiến S hoặc góc lệch pha cos φ có thể được suy ra. Đối với mỗi fieldbus, KL3403 cung cấp một phân tích mạng toàn diện và một tùy chọn quản lý năng lượng.

KL3403 Bus có thể được đặt hàng để phù hợp với các dải dòng điện và điện áp khác, chẳng hạn như 5 A, 20 mA hoặc 333 mV. Tổng quan về các phiên bản khác nhau có thể được tìm thấy dưới thông tin đặt hàng.

Liên hệ

Thông tin sản phẩm

Hãng sản xuất : Beckhoff

Thông số kỹ thuật :

Số lượng đầu vào: 3 x current, 3 x voltage
Công nghệ: Đo điện 3 pha
Các giá trị đo được: dòng điện, điện áp, công suất hiệu dụng, năng lượng, cos φ, giá trị đỉnh U, I và P, tần số
Điện áp đo: tối đa. 500 V AC 3 ~ (ULX-N: tối đa 288 V AC)
Độ phân giải: 16 bit (21 bit, nội bộ)
Đo dòng điện: tối đa. 1 A, thông qua máy biến áp đo x A / 1 A
Sai số / độ không đảm bảo đo: 0,5% so với giá trị toàn thang đo (U, I), 1% giá trị tính toán
Quy trình đo: RMS thực với 64.000 mẫu / s
Thời gian cập nhật: 50 ms cho mỗi giá trị đo đặt trước, có thể định cấu hình miễn phí
Cách ly điện: 1500 V (K-bus / điện thế trường)
Tiếp điểm công suất tiêu thụ hiện tại: - (không có tiếp điểm nguồn)
Mức tiêu thụ K-bus hiện tại: loại. 115 mA
Độ rộng bit trong hình ảnh quá trình: đầu vào / đầu ra: dữ liệu 3 x 16 bit, điều khiển / trạng thái 3 x 8 bit
Các tính năng đặc biệt: đồng hồ đo năng lượng, đo công suất, RMS thực
Trọng lượng xấp xỉ. : 75 g
Nhiệt độ hoạt động / lưu trữ: -25… + 60 ° C / -40… + 85 ° C
Độ ẩm tương đối: 95%, không ngưng tụ
Chống rung / sốc: phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC: phù hợp với EN 61000-6-2 / EN 61000-6-4
Bảo vệ. đánh giá / vị trí cài đặt. : IP20 / variable
Hệ thống dây có thể cắm được: for all KSxxxx Bus Terminals
Phê duyệt / đánh dấu: CE, UL
