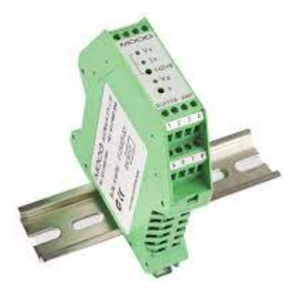

Bộ chuyển đổi tín hiệu MOOG G123-825-001
Mã sản phẩm: G123-825-001
Giá: Liên hệ
Lượt xem: 1541
Bộ khuếch đại đệm G123-825 được thiết kế để giao tiếp giữa đầu ra của các nguồn tín hiệu tiêu chuẩn, chẳng hạn như PLC hoặc bộ khuếch đại servo và một servo Moog\van tỷ lệ. Nó chấp nhận ba loại đầu vào tín hiệu và có thể xuất ra hầu hết các tín hiệu van tỷ lệ của Moog servo\. Nó có một bộ lọc hoạt động một cực để loại bỏ nhiễu khỏi tín hiệu đầu vào.
Đầu vào PLC ±10 V và 4-20 mA:
Giao diện G123-825 giữa các tín hiệu đầu ra tương tự PLC tiêu chuẩn ±10 Vand 4-20 mA ở phía đầu vào và van Moog ở phía đầu ra. Điều này giải quyết vấn đề tương thích giữa các tín hiệu này và yêu cầu về van.
Đầu vào van phản hồi cơ học (mfb):
Giao diện G123-825 giữa một bên là đầu ra hiện tại của bộ khuếch đại servo và một bên là van Moog. Điều này cho phép thay thế các van mfb cũ bằng các van phản hồi điện (efb) hiện đại mà không cần thay đổi bộ khuếch đại servo. Bộ khuếch đại đệm lấy đầu ra bộ khuếch đại servo hiện có và chuyển đổi nó thành tín hiệu tương thích efb.
Bộ lọc đầu vào:
G123-825 có bộ lọc để loại bỏ nhiễu khỏi tín hiệu đầu vào. Hằng số thời gian lọc có thể chuyển đổi để lựa chọn. Tổng các lựa chọn công tắc, vì vậy có sẵn nhiều hằng số thời gian khác nhau.
Đầu ra:
Các tín hiệu đầu ra có thể chuyển đổi lựa chọn. Họ đang:
• 4 đến 20 mA cố định. Thích hợp cho van efb
• 0 đến ±10 V cố định. Thích hợp cho van efb
• Có thể lựa chọn công tắc từ 0 đến ±5 đến ±100 mA. Thích hợp cho van mfb.
Thích hợp cho van efb khi đặt ở ±10 mA
Công tắc bộ chọn dòng điện đầu ra có thể có nhiều hơn một công tắc được chọn, vì vậy tổng các giá trị đã chọn. Ví dụ: chọn 30 và 50 mA cùng nhau sẽ cho đầu ra toàn thang đo là ±80 mA.
Bộ khuếch đại đệm được đặt trong vỏ ray DIN nhỏ gọn và yêu cầu nguồn điện 24 VDC. Các điểm kiểm tra bảng điều khiển phía trước và đèn LED điều khiển van tạo điều kiện thuận lợi cho việc vận hành và xử lý sự cố.

Đặc điểm nổi bật :
• Chuyển tín hiệu đầu vào có thể lựa chọn
• Chuyển tín hiệu đầu ra có thể lựa chọn để phù hợp với hầu hết các van Moog
• Chuyển đổi bộ lọc đầu vào có thể lựa chọn
• Đèn báo dẫn động van Vv và Iv
• Điểm kiểm tra tín hiệu truyền động van
• Gắn ray DIN nhỏ gọn
• Nguồn điện 24 VDC
• Dấu CE
